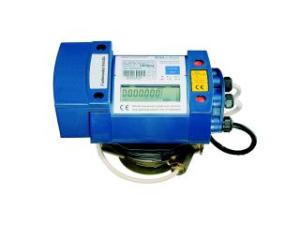

Wärmezähler Kundo G07

Elektronischer Kompakt-Wärmemengenzähler mit vielen optionalen Schnittstellen

Zähler zur Bestimmung des Wärmeverbrauchs in autonomen Heizungs- und Brauchwasseranlagen. Ausführung als Einstrahlzähler in kombinierter Kompakt/Absetzbauweise.



Beschreibung Merkmale Technische Daten Weitere Bilder Zubehör Download


Beschreibung

Der G07 ist ein Kompakt-Wärmezähler, der in jeder Hinsicht außerordentlich flexibel ist. Bei besonders beengten Einbauverhältnissen zeigt der G07 sein Format:
Durch das drehbare Rechenwerk passt er selbst in den kleinsten, verwinkeltsten Raum. Und findet sich überhaupt kein Platz, lässt sich das abnehmbare Rechenwerk auch ganz woanders einbauen.

Der Alleskönner unter den Kompaktwärmezählern

Der G07 verfügt über eine optische Schnittstelle. So ist er jederzeit programmierbar und nachrüstbar für Funkablesung, M-Bus, LON, Impulsausgang und PC-Ablesung. Die entsprechenden Module können jederzeit vor Ort nachträglich aufgesteckt werden.

Der G07 verbindet die bewährte magnetfreie Leitwertabtastung mit vielen weiteren Vorteilen:

  • Stichtagprogrammierbarkeit
  • Checkzahlfunktion für Postkartenablesung und Plausibilitätsprüfung
  • Lieferbar mit 6- oder 10-Jahresbatterie und Netzteil
  • 12 Monatswerte per LCD ablesbar
  • Automatische Kühlenergiemessung (Option)
  • Speicherung von Ruhephasen und maximaler thermischer Energie
  • Programmierbarer Energieschwellwert und Registrierung der Überschreitungsdauer


Er eignet sich speziell für
  • fernbeheizte Einfamilienhäuser
  • die wohnungsweise Verbrauchserfassung in Mehrfamilienhäusern
  • die Verbrauchserfassung einzelner Büros in Büro- und Verwaltungsgebäuden

Investition in die Zukunft

  • Wo die individuelle Heizkostenabrechnung gesetzlich vorgeschrieben oder erwünscht ist, bietet sich der Wärmezähler G07 als ideale Lösung an: preiswert in der Anschaffung, problemlos in Betrieb und Wartung, exakt in den Ergebnissen und für jede Art der Auslesung
  • Wo die individuelle Heizkostenabrechnung nicht oder noch nicht vorgeschrieben ist, empfiehlt sich der Einsatz des Wärmezähler G07 als zukunftsfähige Basis für Kostentransparenz, verbraucher- und verbrauchsabhängige Verrechnung und kostensenkende Administration.

Ein Konzept für jede Einbausituation

Der Wärmezähler G07 ist so konstruiert, dass Anzeige und Messwerk als kompakte Einheit oder auch getrennt montiert werden können: das Messteil in einem Unterputzteil, die Elektronik bis 1,5 m entfernt an der Wand. Die Entscheidung über die Einbauart kann vor Ort getroffen werden.

In jeder Lage leichter ablesbar

Die abgerufenen Daten werden auf einem leicht lesbaren LCD-Display angezeigt, das sich auf zwei Achsen um 360 bzw. 180 Grad bewegen lässt: Das garantiert für sicheres Ablesen auch bei ungewöhnlichen Einbausituationen.

Ein Wärmezähler für jedes Bedürfnis: kommunikationsbereit und integrationsfähig

Der Wärmezähler G07 ist ein Wärmezähler, der für alles vorbereitet ist. Er lässt sich problemlos in bestehende Systeme integrieren und eignet sich dank seiner Kompatibilität hervorragend auch im Ersatzgeschäft. Er ist auf Volumenströme im Bereich zwischen 0,6 und 2,5 m³/h ausgelegt und bietet dadurch einen zusätzlich erweiterten Anwendungsbereich. Er besitzt außergewöhnliche Kommunikationsfähigkeiten und ermöglicht verschiedene Auslesemethoden (z. B. manuell, mit dem Kundo-Funkmodul, M-Bus oder dem PC-Modul).

Geprüft und zugelassen

Wie alle Wärmezähler unterliegt der Wärmezähler G07 dem Eichgesetz und wird staatlich geprüft und zugelassen ausgeliefert.

Gerätevarianten

Durchflusswerte:0,6 m³/h1,5 m³/h2,5 m³/h
Baulänge:110 mm110 mm130 mm
Anschlussgewinde:DN 20 AGDN 20 AGDN 25 AG




Merkmale

  • abgesetzte Installation bis 1,5 m
  • Fernauslesung mittels M-Bus-, LON-, Impuls-, Funk- oder PC-Modul (optional)
  • kompatibel mit allen gängigen Systemen
  • komplettes Funktionsangebot mit Stichtagspeicher
  • erweiterte Anwendung dank Kommunikationsfähigkeit
  • Auslegung auf Volumenströme zwischen 0,6 und 2,5 m³/h
  • autonomer Betrieb über Batterien mit 6 Jahre Mindestlebensdauer




Technische Daten: Kundo G07

Messprinzip: Der Zähler arbeitet nach dem Einstrahl-Messprinzip. Der durchfließende Wasserstrom strömt ein Flügelrad tangential an, seine Drehzahl wird elektronisch magnetfeldfrei abgetastet. Die Temperaturen in Vorlauf und Rücklauf werden mit Tauchfühlern Pt1000 gemessen.
Schutzart gemäß DIN 40050: IP 54
Durchflusswerte:
  • 0,6 m³/h
  • 1,5 m³/h
  • 2,5 m³/h
Einsatzgrenzen Volumenmessteil: 5 bis 90 °C
Messbereich Temperaturfühler: 20 bis 110 °C
Zulässige Umgebungstemperatur: max. 55 °C
Lebensdauer der Batterie: 5 Jahre plus Reserve
Temperaturfühler: Pt 1000 Ohm nach EN 60751
Anschlusskabel: 1,5 Meter
Besonderheiten:
  • Optionale Module für M-Bus, Funk, Impulsausgang, ...
  • Achtstellige LCD Anzeige
  • Selbstüberwachung mit Fehleranzeige
  • Kombinierte Kompakt und Absetzbauweise

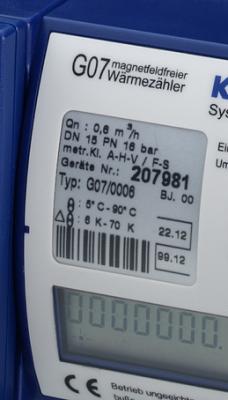

Weitere Bilder: WZ Kundo G07





Zubehör für WZ Kundo G07

Einbausatz

Zählerersatzstück
Kugelhahn
T-Stück
Tauchhülsen

Optionale Module





Download

Download Download Datenblatt Wärmezähler G07
Download Download Infoprospekt Wärmezähler G06 + G07
